| 規 格 說 明 | 數量 | 原產地 |
| 新代數控系統(220MB-5) | 全套 | 臺灣 |
| 新代5.9-11KW主軸電機 | 2個 | 臺灣 |
| 新代伺服電機2X-AM35(5.5KW)2Y-AM28(5.9KW)、2Z-AM11(2.4KW)、Z帶抱閘 | 各2套 | 臺灣 |
| 2X2Y/2Z軸用臺灣TBI精密級(X5020，Y4020，Z3216)滾珠絲桿、(或同等級品牌) | 全套 | 臺灣 |
| 2X2Y2Z軸用臺灣上銀/銀泰或同等級品牌 精密級直線導軌(XZ35mm滾珠，Y35mm滾柱)、(或同等級品牌) | 全套 | 臺灣 |
| 臺灣大悅直聯式短鼻主軸BT30/100/20000rpm (配油壓打刀缸) | 2個 | 臺灣 |
| 2*16位飛碟式刀庫(岡田) 、(或同等級品牌) | 2套 | 臺灣 |
| 床身2X2Y2Z軸全鑄鐵、鋼構底座，主要配件為鑄鐵機械零配件(HT300) | 1套 | 自制 |
| 配電柜恒溫系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 天津 |
| 進口TBI P級角接觸配對軸承、(或同等級品牌) | 全套 | 臺灣 |
| 主軸油冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（昱普） | 1套 | 廣州 |
| 對刀儀（深圳精雕 ） | 1個 | 自制 |
| X/Y/Z軸配風琴罩 | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 噴水裝置 | 2套 | 自制 |
| 氣槍、水槍 | 各1把 | 浙江 |
| 水泵750W（斯納爾） | 2個 | 常州 |
| 機床附件 | 1套 | 深圳 |
| 鏈板排渣機 | 1套 | 自制 |
| 自動雙開門(可另選) | 無 | 自制 |

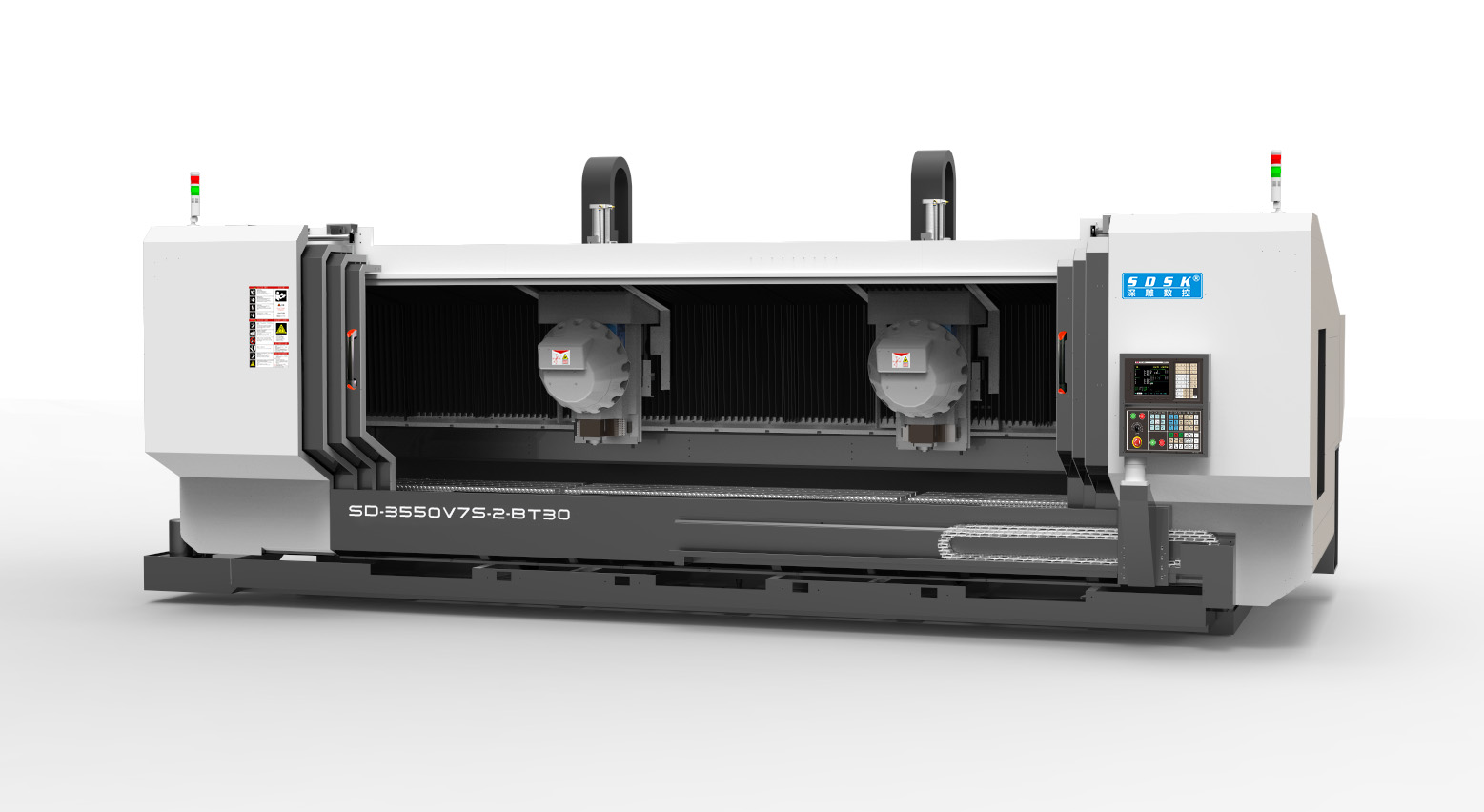

| 機型 | SD3550V7S-2-BT30 |
| 外型尺寸 | 長5450寬3500高3000左右 |
| 工作臺尺寸 | X3500*Y500（T槽M16） |
| 主軸鼻端至臺面 | 最高650～最低200 |
| 飛碟式刀庫至工作臺面 | 最低540 |
| 2X/2Y/2Z行程 | X1/X2:最大2650～最小900 2Y:500 2Z:350 |
| 最大空走速度XYZ | X40m/min Y48m/min Z48m/min |
| 最大加工速度 | 12m/min |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.002 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | 士0.02mm |
| 局布定位精度 | 300 mm內±0.01mm |
| 重復定位精度 | 0.005mm |
| 主軸數 | 2個 |
| 主軸伺服驅動功率 | 5.9～11KW/個 |
| 主軸伺服扭矩 | 11～22N.m |
| 主軸轉速 | 20000rpm/min |
| 夾持刀柄 | BT30 |
| 飛碟式刀庫 | 2*16T |
| 換刀方式 | 自動 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 2000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 42KW |
| 整機重量 | 11000Kg左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 直結式短鼻主軸 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 配電柜恒溫空調系統 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | 刀柄10個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | 鎖刀座 |
| 7. | 警示燈 | 17. | M16馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | |
| 9. | 傳輸線 | 19. | 鎖咀 ER32（4-20） 1套 |
| 10. | 全封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
